Conductivitatea termică a materialelor: formule, tabele și alegerea materialelor pentru încălzitoare

Conductivitatea termică — una dintre caracteristicile cheie ale materialelor, care influențează direct eficiența, viteza și uniformitatea încălzirii. De aceasta depinde cât de repede încălzitorul transferă căldura către mediul de lucru, cât de stabilă va fi temperatura și ce pierderi termice vor apărea în timpul funcționării.

La proiectarea și alegerea încălzitoarelor industriale este important să se ia în considerare nu doar parametrii electrici, ci și proprietățile termofizice ale materialelor — conductivitatea termică, difuzivitatea termică, influența structurii și a temperaturii. Greșelile în această etapă pot duce la supraîncălziri locale, reducerea duratei de viață a elementelor de încălzire și consum excesiv de energie.

În acest articol sunt analizate legile de bază ale conductivității termice, mecanismele transferului de căldură în corpurile solide, precum și sunt prezentate formule și tabele utilizate în calculele inginerești. O atenție deosebită este acordată alegerii practice a materialelor pentru încălzitoare, ținând cont de condițiile reale de exploatare.

1. Legea lui Fourier a conductivității termice: formule și calcule practice

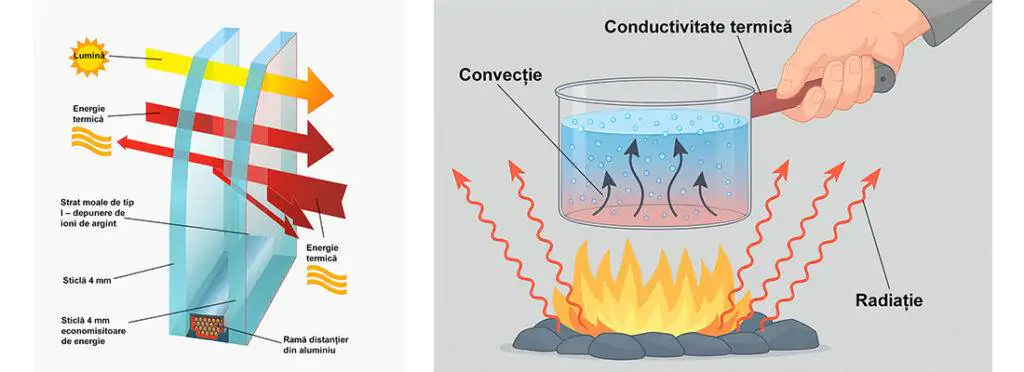

Conductivitatea termică caracterizează capacitatea unui corp solid de a transfera energia termică dintr-o zonă a sa către alta, în prezența unei diferențe de temperatură. În cazul general, căldura se transferă întotdeauna din regiunea mai fierbinte către cea mai rece.

În regim staționar unidimensional, procesul de conducție termică este descris de legea diferențială a lui Fourier:

unde cantitatea de căldură dQ, transferată în timpul dt printr-o suprafață elementară ds, este proporțională cu gradientul de temperatură de-a lungul normalei la această suprafață. Semnul «minus» indică faptul că fluxul termic este orientat spre scăderea temperaturii.

În formă vectorială, legea lui Fourier se scrie astfel:

unde q este vectorul densității fluxului termic, iar ∇T este gradientul temperaturii. Această formă este folosită pentru analiza transferului de căldură în cazul general, în special pentru geometrii complexe și materiale neomogene.

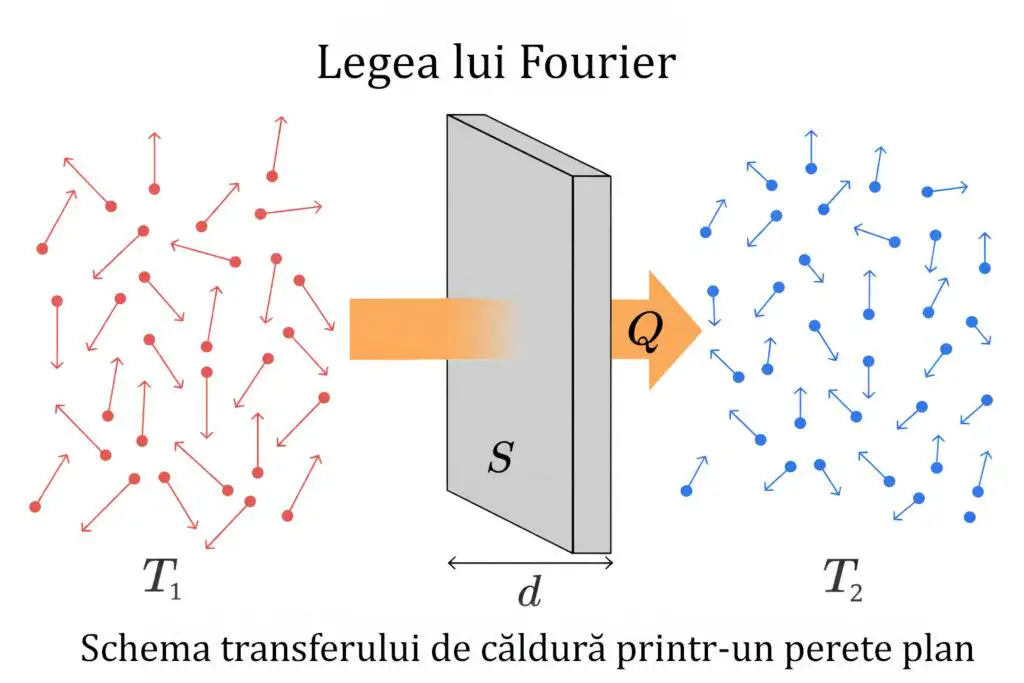

Formula inginerească a legii lui Fourier pentru un perete plan

Pentru calcule practice în regim termic staționar, când căldura trece printr-un perete plan de grosime constantă (de exemplu, peretele unui cuptor, carcasa unui element de încălzire sau un strat de izolație termică), legea lui Fourier este utilizată în formă integrală:

Această formulă permite estimarea rapidă a pierderilor de căldură sau a fluxului termic prin material, cunoscând grosimea acestuia, aria suprafeței și temperaturile de pe ambele părți. Această expresie este cel mai des folosită în calculele inginerești ale transferului de căldură.

Formula conductivității termice pentru un perete cilindric

În încălzirea industrială se întâlnesc frecvent suprafețe cilindrice: conducte, încălzitoare cartuș, încălzitoare tip colier și extrudere. În acest caz, aria de transfer termic se modifică odată cu raza, iar utilizarea formulei pentru un perete plan duce la erori.

Pentru un perete cilindric, fluxul de căldură se determină cu formula:

Această ecuație este critic de importantă la calculul izolației termice a conductelor, la alegerea puterii încălzitoarelor cartuș și tip colier, precum și la evaluarea pierderilor de căldură în sistemele tubulare.

Mărimile principale utilizate în formule:

• Q (W) — puterea termică totală care trece prin suprafață
• q (W/m²) — densitatea fluxului termic
• λ (W/(m·K)) — coeficientul de conductivitate termică al materialului
• δ (m) — grosimea peretelui
• S (m²) — aria suprafeței de transfer termic
• ∇T (K/m) — gradientul temperaturii
• d₁, d₂ (m) — diametrele interior și exterior (pentru cilindru)

2. Conductivitatea termică a corpurilor anizotrope în materialele industriale

În majoritatea cazurilor simple se consideră că materialul conduce căldura în mod egal în toate direcțiile. Astfel de materiale sunt numite izotrope. Totuși, în condiții industriale reale, inginerii se confruntă frecvent cu materiale anizotrope, la care conductivitatea termică depinde de direcție.

Pentru corpurile solide anizotrope, densitatea fluxului de căldură, în cazul general, nu coincide cu direcția normalei la suprafața izotermă, iar căldura se poate propaga pe căi diferite, cu intensități diferite.

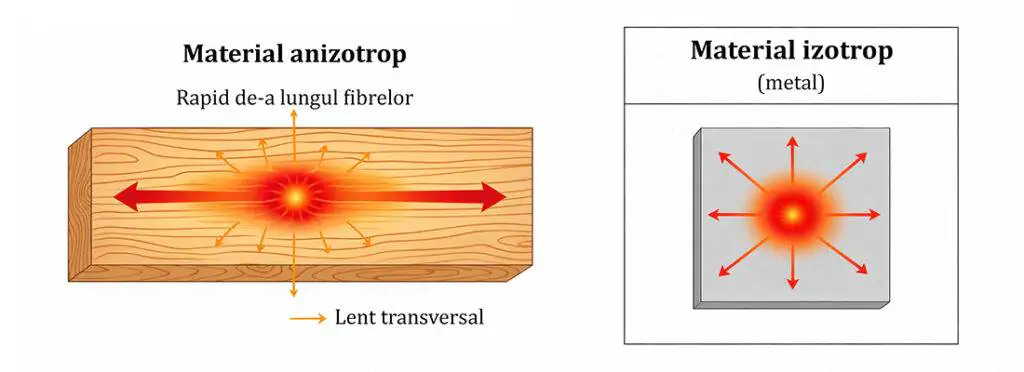

Anizotropia — explicație în cuvinte simple

Pentru a înțelege esența anizotropiei, nu este necesar să apelăm imediat la tensori. Este suficient să ne imaginăm o scândură de lemn.

Căldura, la fel ca toporul, trece mult mai ușor de-a lungul fibrelor lemnului decât transversal. Acesta este un exemplu de anizotropie — situația în care proprietățile materialului depind de direcție.

În metale, structura este de obicei mai apropiată de cea izotropă, însă în multe materiale moderne utilizate în încălzirea industrială, direcția structurii are o importanță decisivă.

Descrierea matematică a conductivității termice a corpurilor anizotrope

În formă generală, legea lui Fourier pentru un material anizotrop se scrie astfel:

unde coeficienții λ_ij formează un tensor simetric de conductivitate termică de ordinul doi, care descrie modul în care căldura se propagă în diferite direcții în interiorul materialului.

În practică, materialele anizotrope sunt descrise de obicei într-un sistem de axe principale ale conductivității termice (x, y, z). În acest caz, ecuațiile se simplifică considerabil:

Materiale anizotrope în încălzirea industrială

Pentru inginerii care selectează sau exploatează încălzitoare, anizotropia are o importanță practică. Exemple tipice:

• Grafit și materiale carbonice
  Conductivitatea termică de-a lungul straturilor este de câteva ori mai mare decât transversal. Acest lucru este important la utilizarea elementelor de încălzire și a garniturilor din grafit.
• Materiale electroizolante stratificate (micanit, textolit)
  Micanitul (pe bază de mică) conduce bine căldura în direcția piesei, dar mult mai slab — de-a lungul stratului. Acest lucru influențează direct evacuarea căldurii și uniformitatea încălzirii.
• Piese realizate prin imprimare 3D
  Conductivitatea termică depinde de direcția de depunere a straturilor. Piesa poate evacua bine căldura într-o direcție și poate crea supraîncălziri locale în alta.

Astfel de efecte sunt deosebit de importante în lucrul cu încălzitoare cartuș, tip colier și încălzitoare tubulare.

De ce este important să se țină cont de anizotropie la proiectare

Ignorarea anizotropiei poate duce la probleme inginerești serioase. Dacă nu se ia în considerare dependența direcțională a conductivității termice, încălzitorul poate genera supraîncălziri locale (hot spots).

În astfel de zone, căldura nu reușește să se distribuie uniform lateral și se acumulează în anumite puncte, ceea ce duce la:

• încălzire neuniformă;
• reducerea duratei de viață a elementului de încălzire;
• îmbătrânirea accelerată a izolației;
• defectarea prematură a echipamentului.

De aceea, la alegerea materialelor și la proiectarea încălzitoarelor industriale, anizotropia conductivității termice trebuie luată în considerare încă din etapa de proiectare.

3. Difuzivitatea termică: cât de repede se încălzește materialul

La alegerea unui încălzitor industrial este important nu doar câtă căldură poate transfera materialul, ci și cât de repede acesta ajunge la regimul de temperatură de lucru. Această proprietate este descrisă de difuzivitatea termică.

Difuzivitatea termică (notată cu a) reprezintă o caracteristică a inerției termice a materialului, adică viteza cu care temperatura din interiorul unui corp solid se uniformizează în timpul încălzirii sau răcirii.

Semnificația fizică a difuzivității termice

• Difuzivitate termică ridicată (a): materialul reacționează rapid la încălzire, se încălzește repede și se răcește la fel de repede.
  Exemple tipice: cupru, aluminiu, argint.
• Difuzivitate termică scăzută (a): materialul se încălzește mai lent, dar acumulează bine căldura și o păstrează mult timp.
  Exemple tipice: ceramică, șamotă, izolatori rezistenți la temperaturi înalte.

Ecuația conducerii căldurii (proces nestacionar)

În condiții reale, încălzirea este un proces nestacionar. Procesul de variație a temperaturii în timp este descris de ecuația diferențială:

c · ρ · (∂T / ∂t) = ∇ · (λ · ∇T) + q_v

Forma clasică a ecuației

Dacă proprietățile termofizice ale materialului nu depind de temperatură, ecuația se simplifică:

∂T / ∂t = a · ∇²T + q_v / (c · ρ)

unde a — coeficientul de difuzivitate termică.

Formula coeficientului de difuzivitate termică

Pentru calcule practice, esențială este determinarea coeficientului a:

a = λ / (c_p · ρ)

Această formulă arată că viteza de încălzire este determinată de echilibrul dintre capacitatea de a conduce căldura (λ) și capacitatea de a o acumula (c_p · ρ).

Explicarea mărimilor:

• a (m²/s) — coeficientul de difuzivitate termică
• λ (W/(m·K)) — conductivitatea termică a materialului
• c_p (J/(kg·K)) — căldura specifică
• ρ (kg/m³) — densitatea materialului
• q_v (W/m³) — densitatea volumică a surselor interne de căldură
• ∇²T — laplacianul temperaturii (uniformizare spațială)

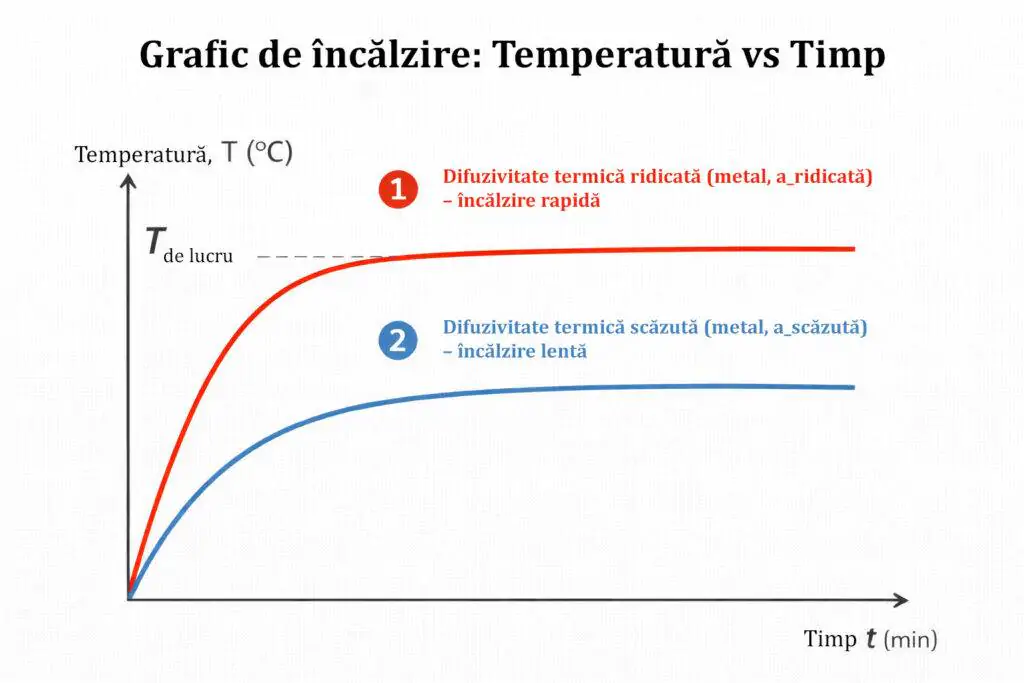

Exemplu practic: metal vs ceramică

Difuzivitatea termică ajută direct la alegerea corectă a tipului de încălzitor:

Astfel, difuzivitatea termică nu determină „calitatea” materialului, ci domeniul său optim de utilizare.

De ce este importantă difuzivitatea termică la alegerea unui încălzitor

Ignorarea acestui parametru poate duce la:

• atingerea prea lentă a regimului de lucru;
• supraîncălziri locale;
• funcționare instabilă a sistemului;
• consum excesiv de energie electrică.

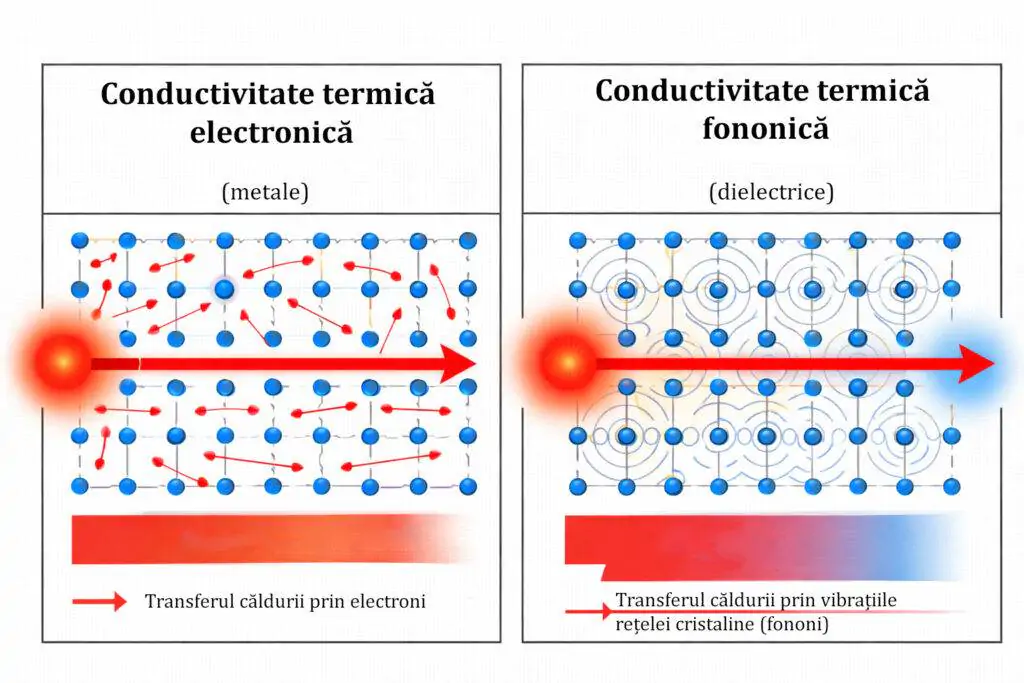

4. Mecanismele conducerii termice: fizica procesului

În cazul general, în corpurile solide acționează două mecanisme principale de transfer al căldurii. Ele pot fi privite ca două moduri diferite de transport al energiei în interiorul materialului.

În semiconductori, ambele mecanisme acționează simultan. În plus, transferul de căldură este influențat de impurități, defecte ale rețelei și procesele de transport al excitonilor.

Rezistența termică și temperatura Debye

Prin analogie cu rezistența electrică (R = 1 / σ), în termofizică se introduce noțiunea de rezistență termică: W = 1 / λ. În materialele cristaline, aceasta apare ca urmare a împrăștierii fononilor pe defecte și impurități.

Temperatura Debye (Θ_D) este o caracteristică importantă care determină spectrul limită al oscilațiilor rețelei. Pentru majoritatea corpurilor, aceasta se situează între 100–400 K, însă există și excepții:

• Beriliu: Θ_D = 1440 K
• Diamant: Θ_D = 2230 K (de aceea diamantul, fiind dielectric, conduce căldura mai bine decât cuprul).

Influența umidității asupra conductivității termice

Tabelul 1. Conductivitatea termică a materialelor de construcție și de izolație

Din datele prezentate se observă că umiditatea și structura materialului pot modifica conductivitatea termică de câteva ori. Acest aspect trebuie luat în considerare la alegerea izolației.

Legea Wiedemann–Franz și metalele

Pentru metale există o legătură clară între conductivitatea electrică și cea termică. Conform legii Wiedemann–Franz, la temperatura camerei:

• L — constanta Lorenz (2,45 × 10⁻⁸ W·Ω/K²)
• σ — conductivitatea electrică a metalului
• T — temperatura absolută

Aceasta explică de ce cuprul și argintul sunt conductori eficienți atât ai curentului electric, cât și ai căldurii.

Dependența de temperatură:

• în apropiere de T = 0 K: λ_e ~ T
• în domeniul mediu: λ_e ~ 1 / T²
• la temperaturi ridicate (T ≫ Θ_D): λ_e ≈ const

Tabelul 2. Conductivitatea termică a metalelor și aliajelor (la 20 °C)

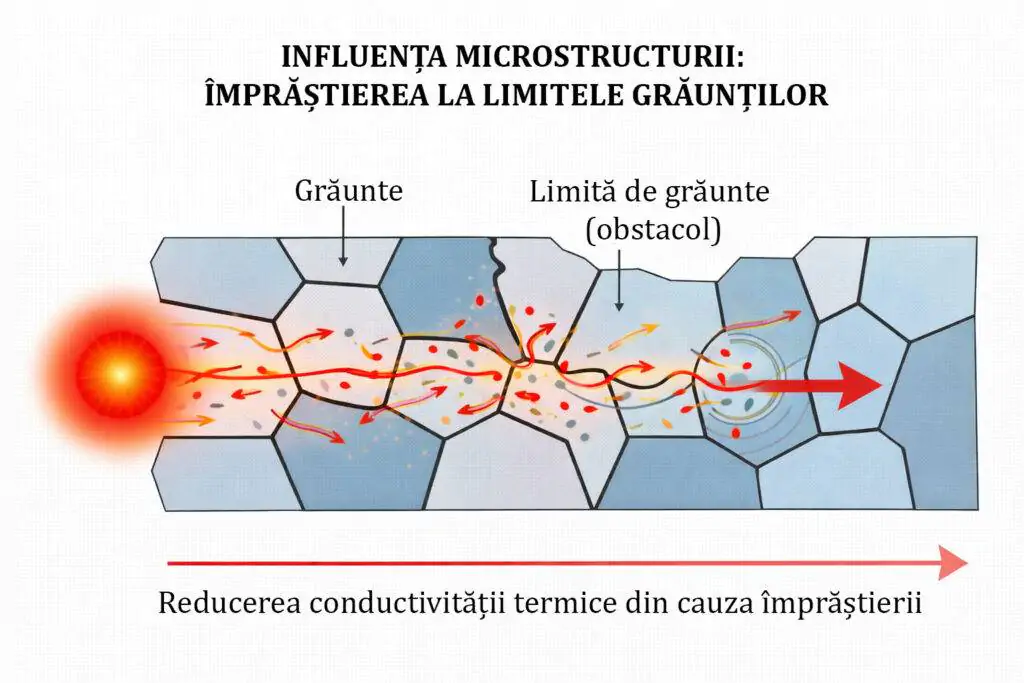

Influența structurii materialului

Conductivitatea termică depinde de dimensiunea granulelor și de microstructură: de regulă, aceasta crește odată cu mărirea granulelor. În soluțiile solide, conductivitatea termică scade pe măsură ce compoziția se îndepărtează de cea a componentelor pure.
