Încălzitoare de incintă fără ventilator
Specificații
Încălzitorul de dulap de automatizare are un design robust, constând dintr-un element de încălzire, un radiator din aluminiu, un cablu rezistent la căldură și un releu termic. Oferim încălzitoare de dulapuri în dimensiuni standard și cu puteri cuprinse între 50 și 250 de wați. Un specialist în încălzire vă va ajuta să alegeți puterea potrivită a dispozitivului de încălzire, care vă va consilia cu privire la aspectele tehnice, instalare și conectare.
Tensiunea nominală, V: 12; 24; 110; 220
Curent de pornire, amperi: 2
Temperatura maximă a suprafeței, °C: 105
Grad de protecție: IP20
Temperatura de funcționare admisă, °C: -40..+70
Temperatura admisă de depozitare și transport, °C: -40..+70

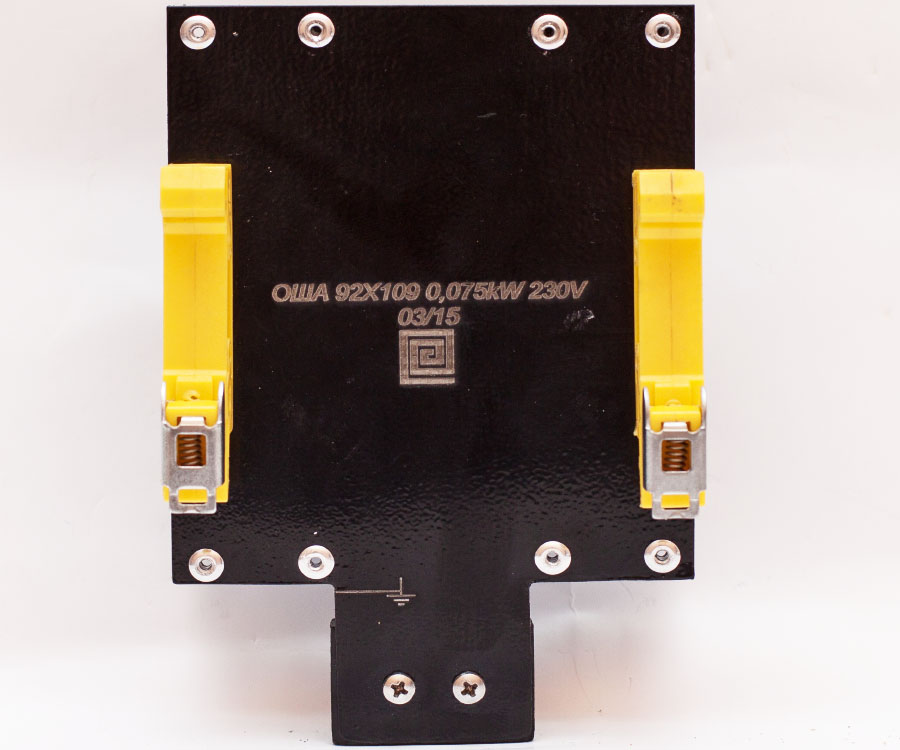

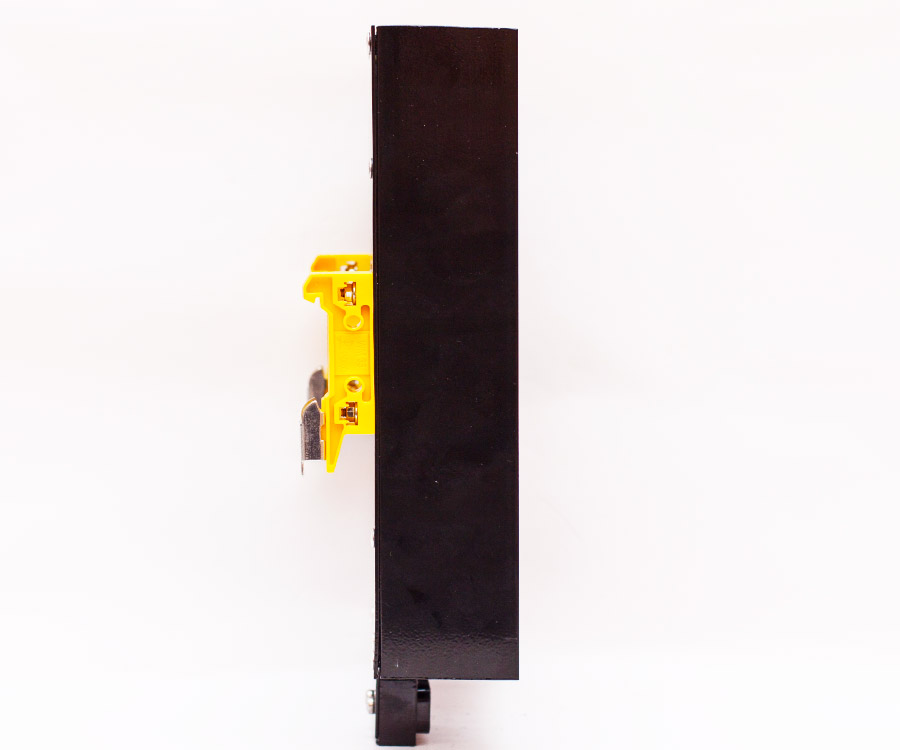

Tip de montare, mm: Șină DIN 35
Tip de conexiune, mm2: conexiune terminală 3 x (0,5..2,5)
Descriere

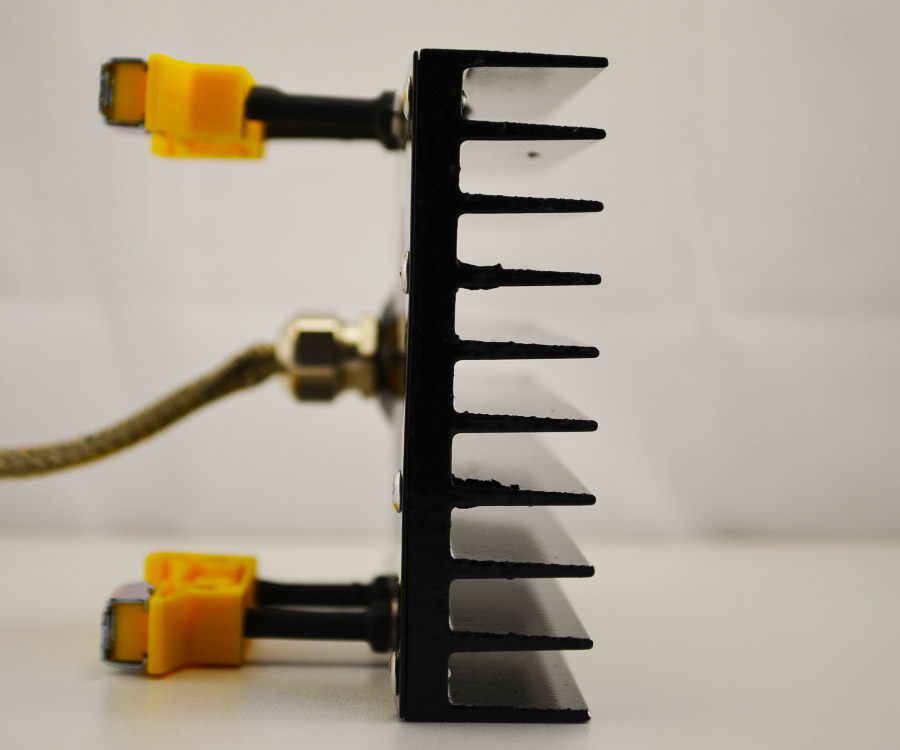

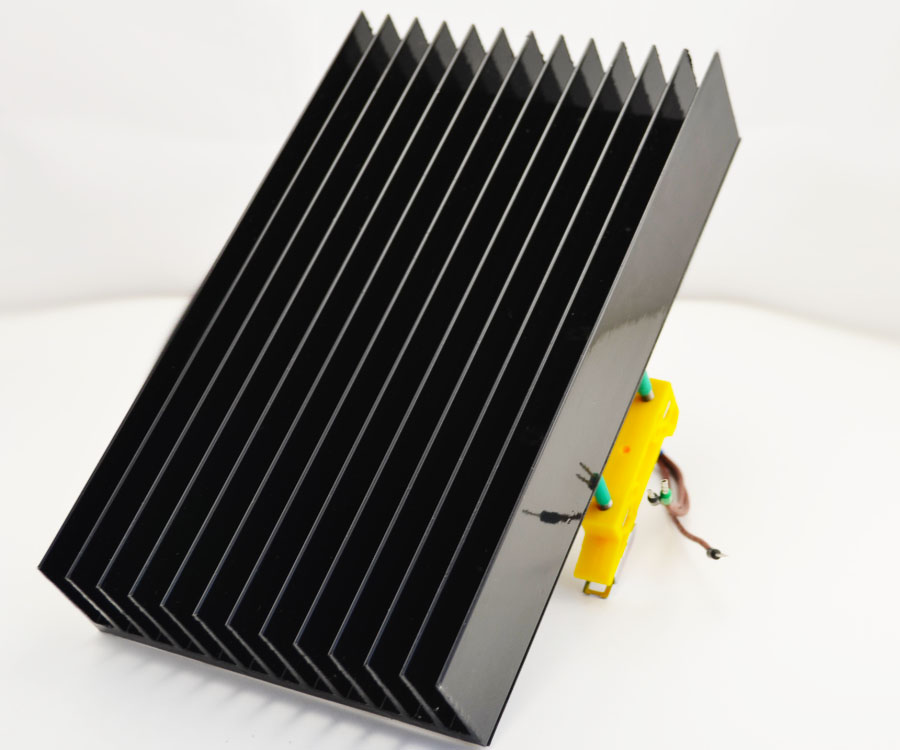

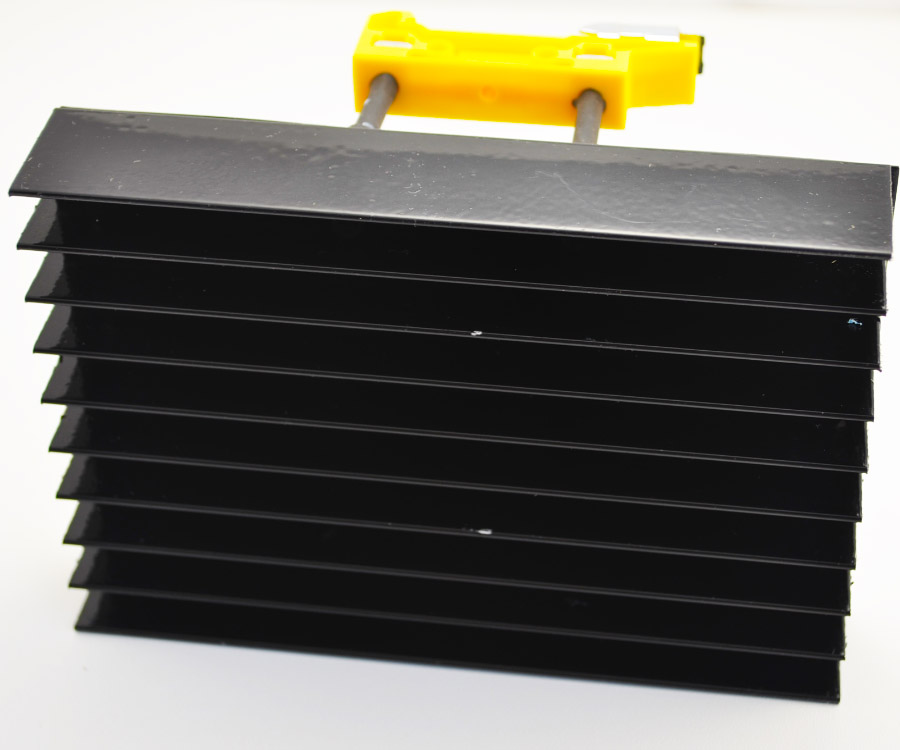

Carcasa de încălzire a incintei este formată dintr-un radiator din aluminiu. Părțile corpului sunt acoperite cu pulbere. Un încălzitor rezistiv și un releu termic sunt încorporate în radiator, care limitează temperatura de suprafață. În mod standard, în încălzitoarele dulapurilor de control sunt instalate terminale rezistente la căldură pentru conectarea sursei de alimentare. Disponibile la cerere cu conexiune prin cablu.

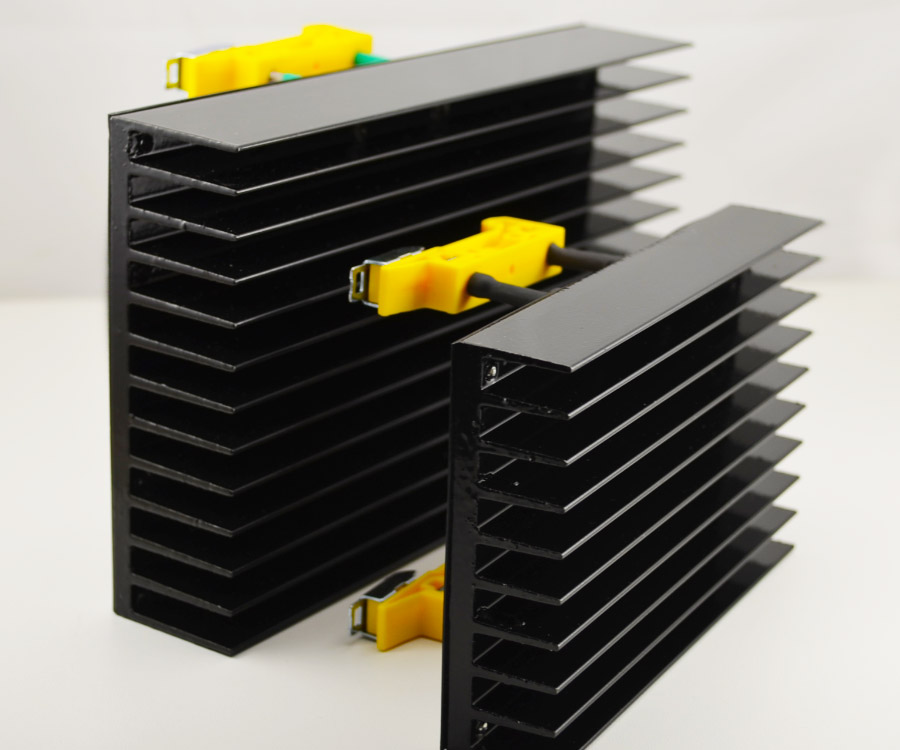

Variante de modele Încălzitoare de incintă (EH)
| Model | Putere, W | Dimensiuni radiator, mm | Dimensiuni LxAxP, mm | Greutate, kg |
| EH 70*92;0.05*220;1 | 50 | 70х90х28 | 96х92х47 | 0,3 |
| EH 90*92;0.075*220;1 | 75 | 90х92х28 | 116х92х47 | 0,4 |
| EH 144*92;0.1*220;1 | 100 | 144х92х28 | 170х92х47 | 0,5 |
| EH 135*122;0.12*220;1 | 120 | 135х122х40 | 161х122х59 | 0,8 |
| EH 165*122;0.15*220;1 | 150 | 165х122х40 | 191х122х59 | 0,9 |
| EH 203*122;0.18*220;1 | 180 | 203х122х40 | 229х122х59 | 1,1 |
| EH 270*122;0.25*220;1 | 250 | 270х122х40 | 296х122х59 | 1,4 |

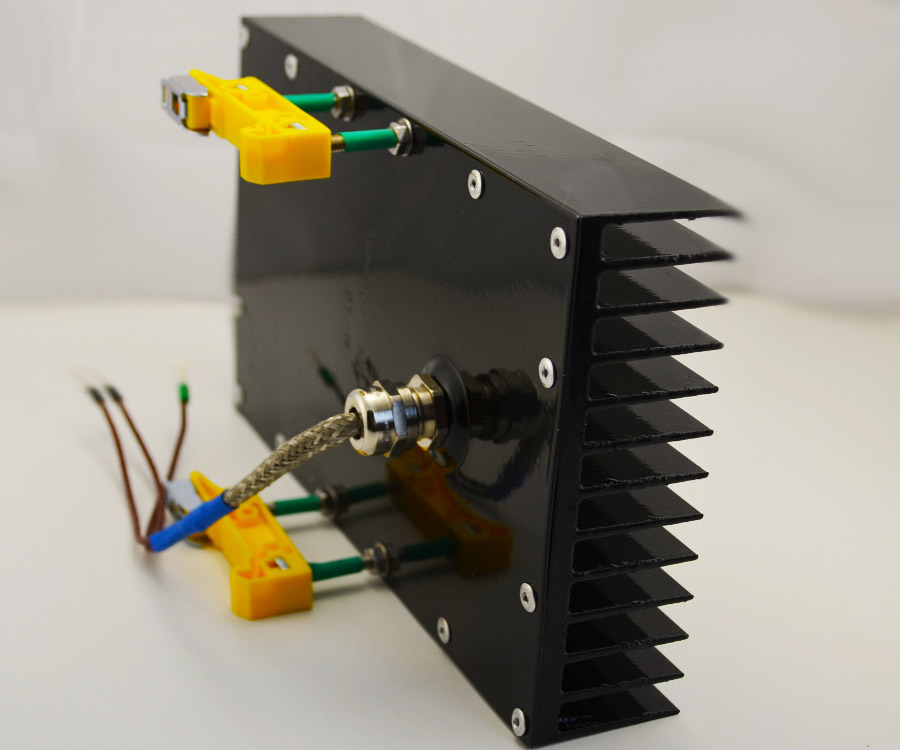

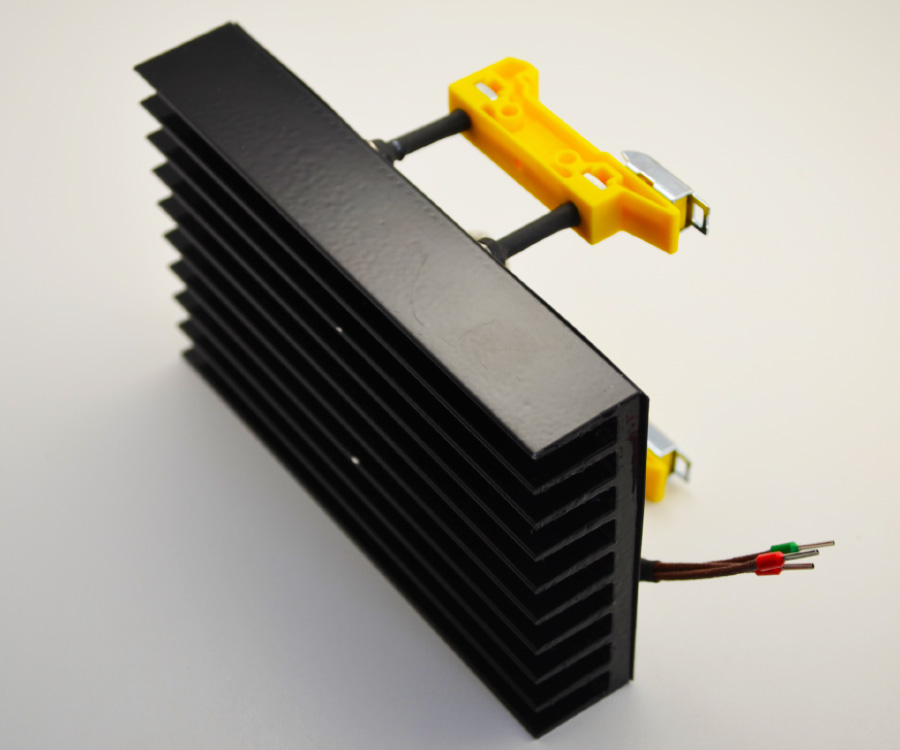

Tipuri de conexiuni

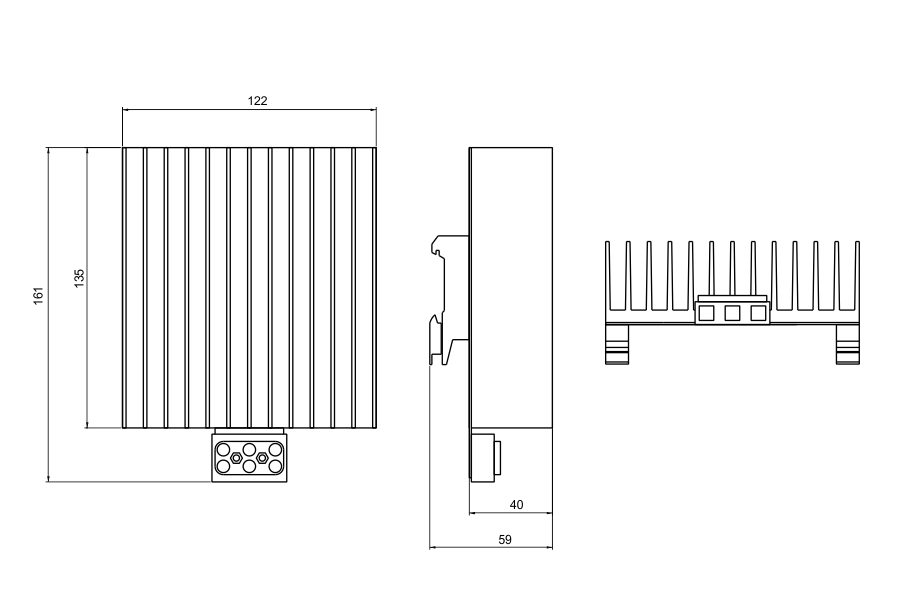

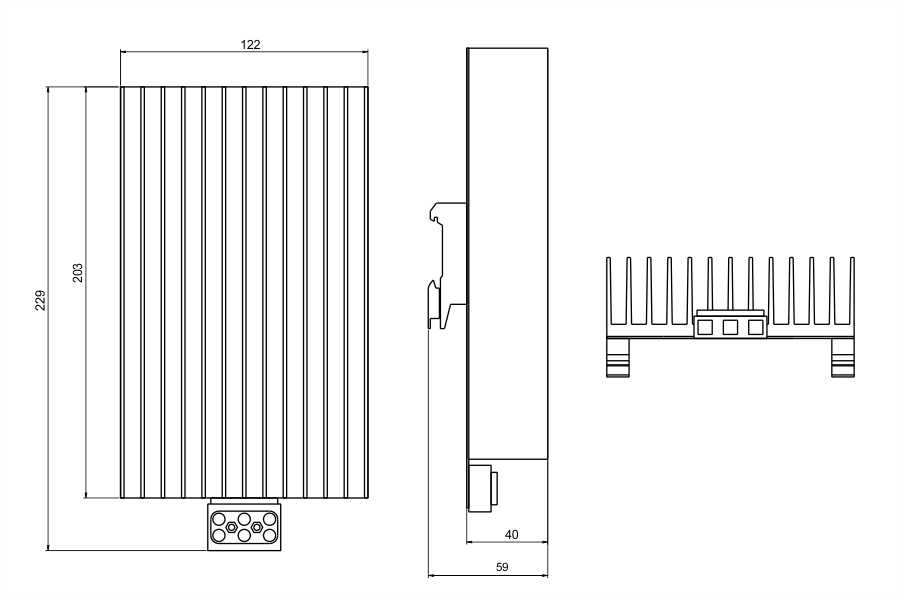

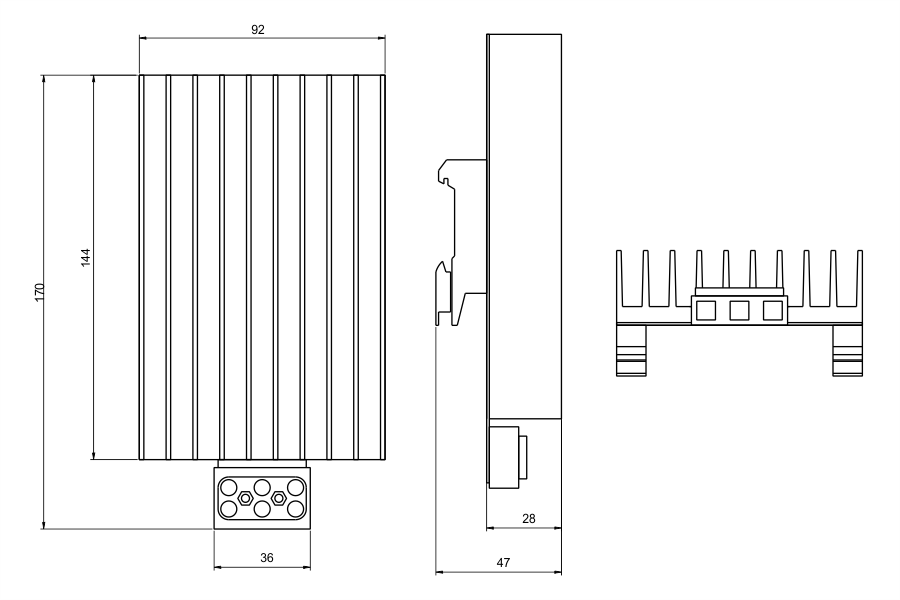

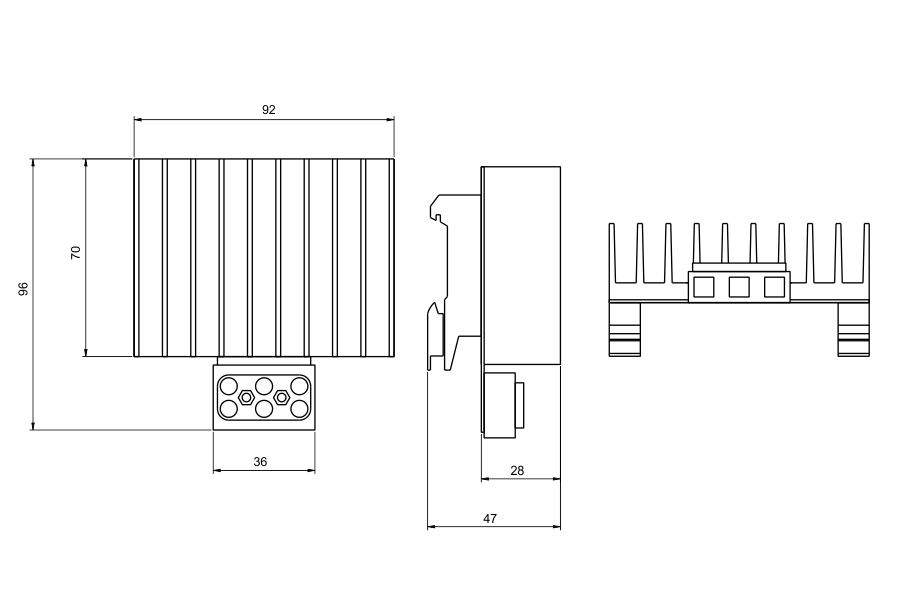

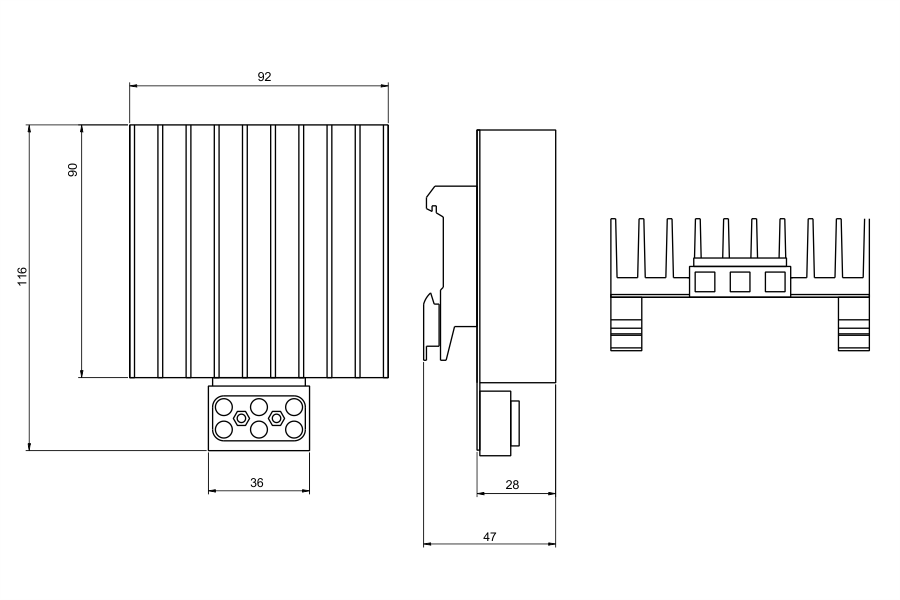

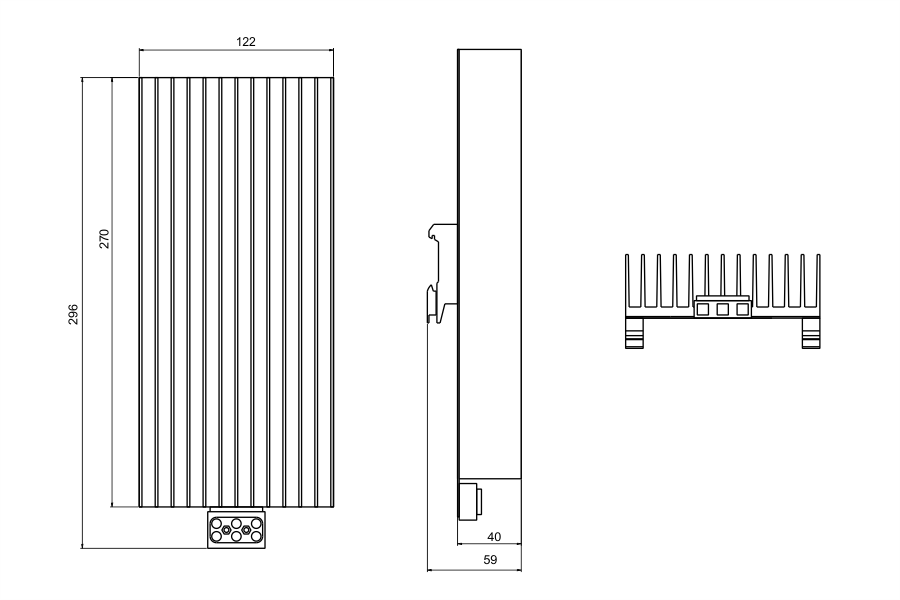

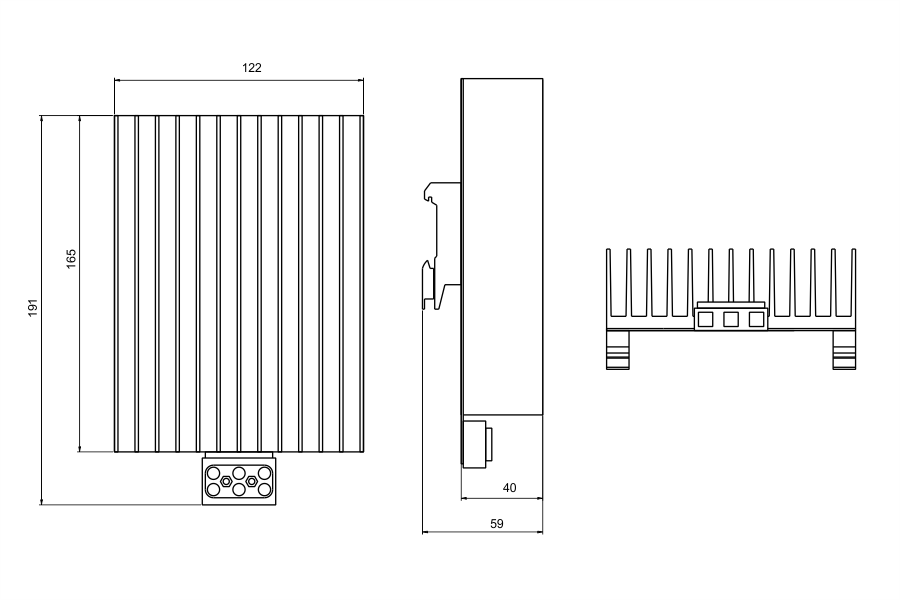

Desenare
Cum să alegeți
Pp – puterea pierderilor de căldură în mediul înconjurător este determinată de formula:
Pp = S*ΔT*α, Wt
unde
S – suprafața dulapului, m2;
ΔT este diferența dintre temperatura din interiorul dulapului și temperatura mediului ambiant, K.
α este coeficientul de transfer de căldură, W/(m2*K).
Coeficientul de transfer de căldură α la limita mediului „Aer – suprafață netedă” se determină cu formula: „Aer – suprafață netedă”:
∝ =5,6+6v, W/(m2*K)
unde v este viteza de circulație a aerului în zona de instalare a dulapului, m/s.
Exemplu de selecție a încălzitorului.
Date inițiale: Un dulap de formă standard cu dimensiunile de 2200x600x400 mm. este instalat într-o încăpere închisă și neîncălzită. Temperatura interioară minimă posibilă este de -5°C. Temperatura minimă admisibilă de funcționare a echipamentului instalat în interiorul dulapului este de +5°С.
Suprafața:
S=2(2.2*0.6+0.4*0.6+2.2*0.4)=4.88m2
Diferența de temperatură:
∆T=5-(-5)=10K
Coeficientul de transfer de căldură:
∝ =5,6+6*0=5,6 W/(m2*K)
Puterea de pierdere a căldurii în mediul înconjurător:
Pp=4,88*10*5,6 = 273,28 W
Ținând cont de faptul că este posibilă o perioadă de nefuncționare a echipamentelor din interiorul dulapului, se acceptă
∑Pob =0
În acest fel:
∑Pload>273,28 W
În acest caz, este necesar să se instaleze două încălzitoare: una cu o putere de 180 W și una cu o putere de 120 W
