Încălzitoare de incintă cu ventilator
Specificații
Încălzitoarele pentru dulapuri de automatizare cu ventilatoare sunt utilizate în dulapurile electrice și în tablourile de distribuție în cazurile în care convecția aerului în interiorul dulapului este dificilă, convecția aerului în zona de instalare a încălzitorului este dificilă sau pentru încălzirea specifică a anumitor echipamente din interiorul dulapului.
Tensiunea nominală, V: 12; 24; 110; 220
Curent de pornire, amperi: 2
Temperatura maximă a suprafeței, °C: 105
Grad de protecție: IP20
Temperatura de funcționare admisă, °C: -40..+70
Temperatura admisă de depozitare și transport, °C: -40..+70
Tip de montare, mm: Șină DIN 35
Tip de conexiune, mm2: conexiune terminală 3 x (0,5..2,5)
Descriere

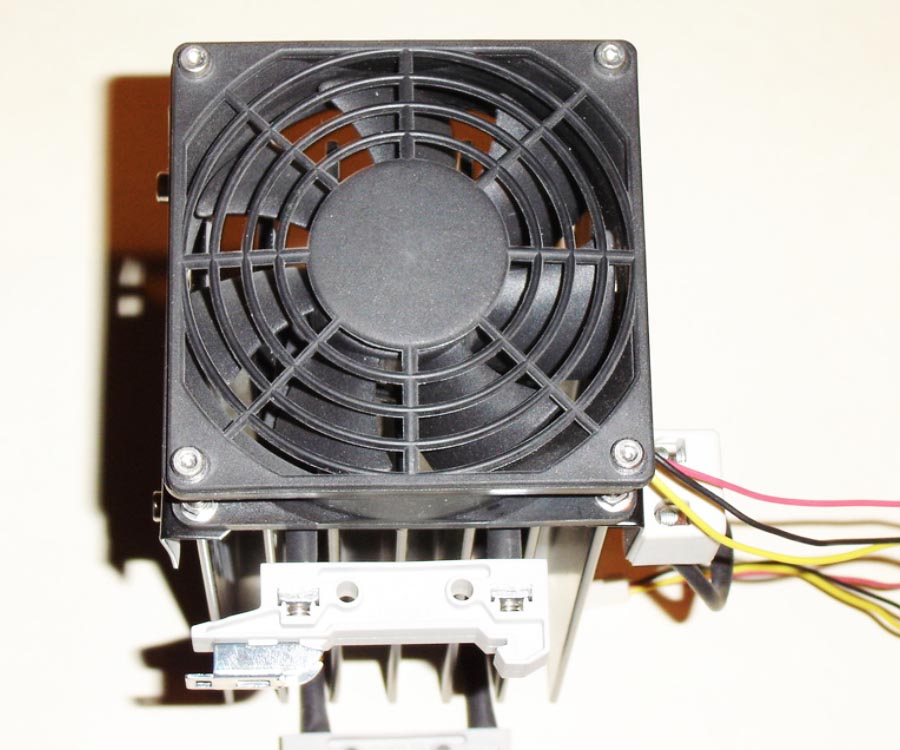

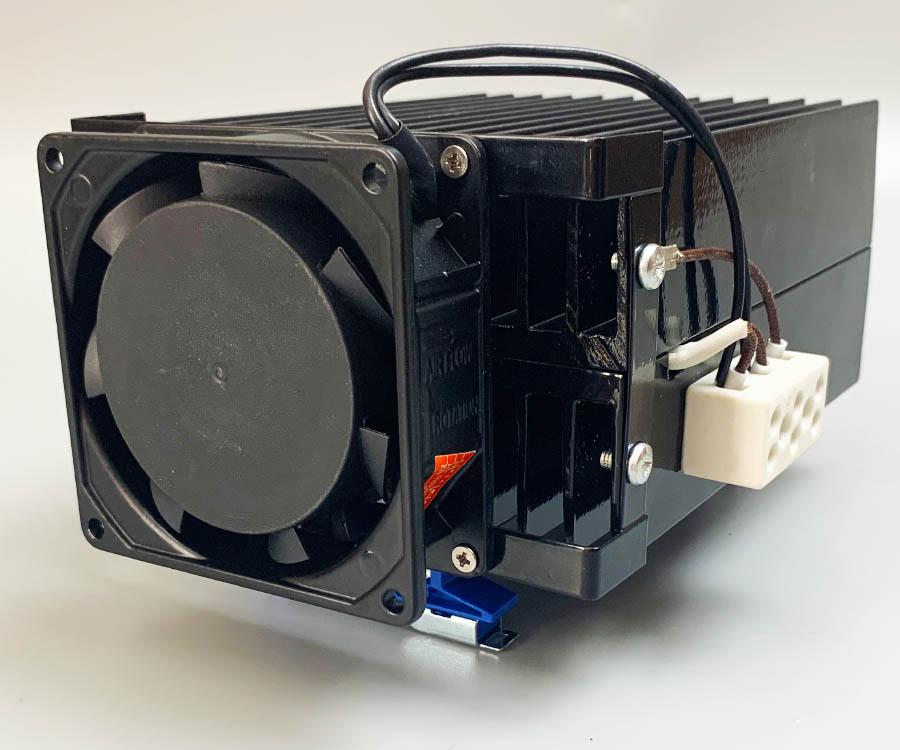

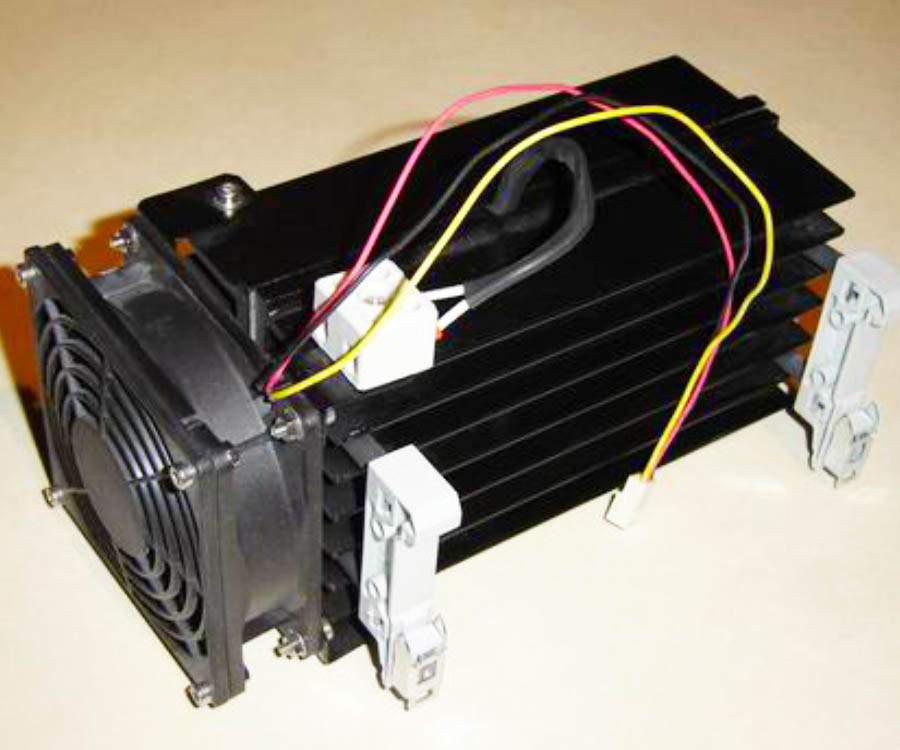

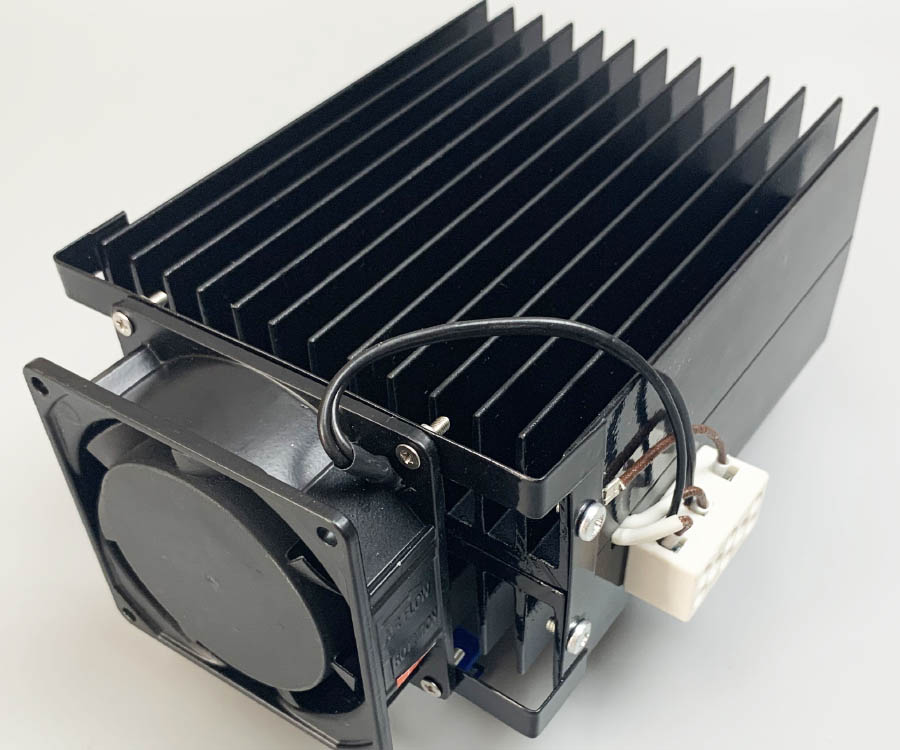

Încălzitoarele de incintă cu caz ventilator constă dintr-un radiator din aluminiu. Părțile corpului sunt acoperite cu pulbere. La capătul radiatorului este instalat un ventilator axial. Un încălzitor rezistiv și un releu termic sunt încorporate în radiator, care limitează temperatura de suprafață. În mod standard, în încălzitoarele cu carcasă sunt instalate terminale rezistente la căldură pentru conectarea sursei de alimentare. Disponibile la cerere cu conexiune prin cablu.
Dispozitivul de încălzire este format din plăci de aluminiu-radiatoare, un element de încălzire și cabluri rezistente la căldură. De asemenea, pentru a elimina supraîncălzirea, este necesar să se instaleze suplimentar un releu termic pe încălzitoarele de incintă cu ventilator, care va limita temperatura și timpul de încălzire.
Pentru a conecta încălzitoarele de incintă cu un ventilator, sunt montate terminale rezistente la căldură, dar este posibil să se conecteze sub forma unui fir de lungimea de care aveți nevoie. Intmax oferă încălzitoare de incinte cu puteri standard ale ventilatorului de 100, 150, 200 și 250 W. Dimensiunile totale ale încălzitoarelor pentru dulapuri de automatizare sunt, de asemenea, diferite.
Variante de modele Încălzitoare de incintă (EH)
| Model | Putere, W | Dimensiuni radiator, mm | Dimensiuni LxAxP, mm | Greutate, kg |

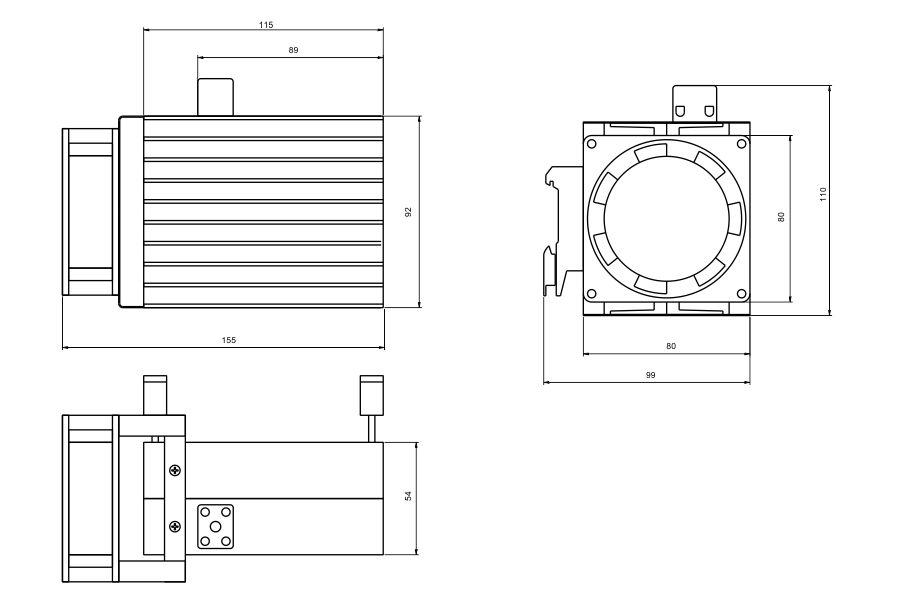

| EH 115*92*80;0.1*220;1 | 100 | 115х92х54 | 155х110х99 | 0,7 |

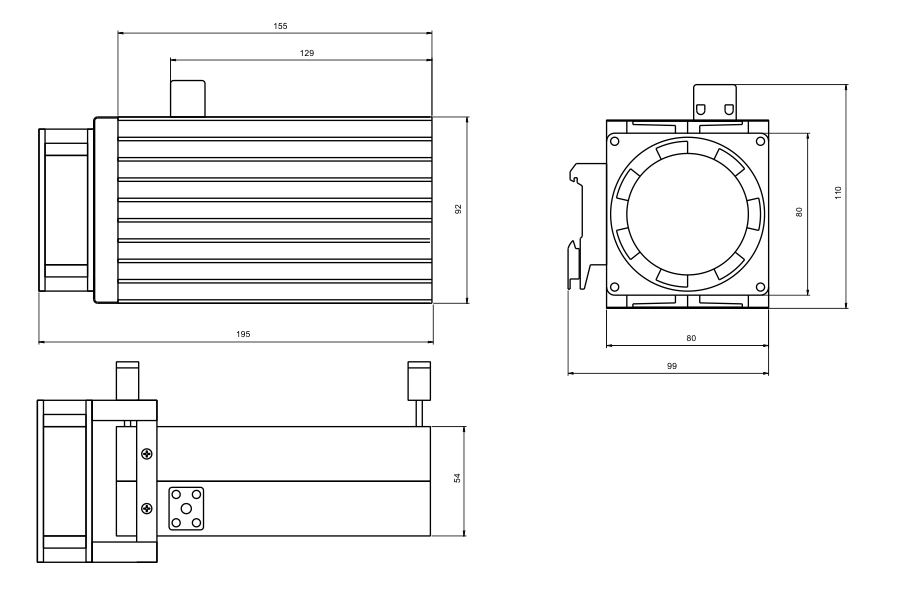

| EH 155*92*80;0.15*220;1 | 150 | 155х92х54 | 195х110х99 | 0,9 |

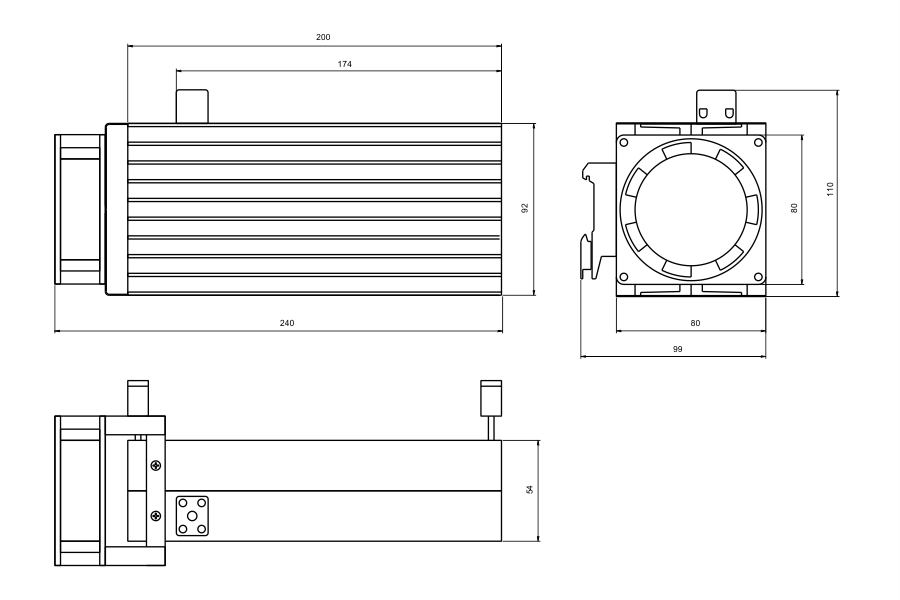

| EH 200*92*80;0.2*220;1 | 200 | 200х92х54 | 240х110х99 | 1,1 |

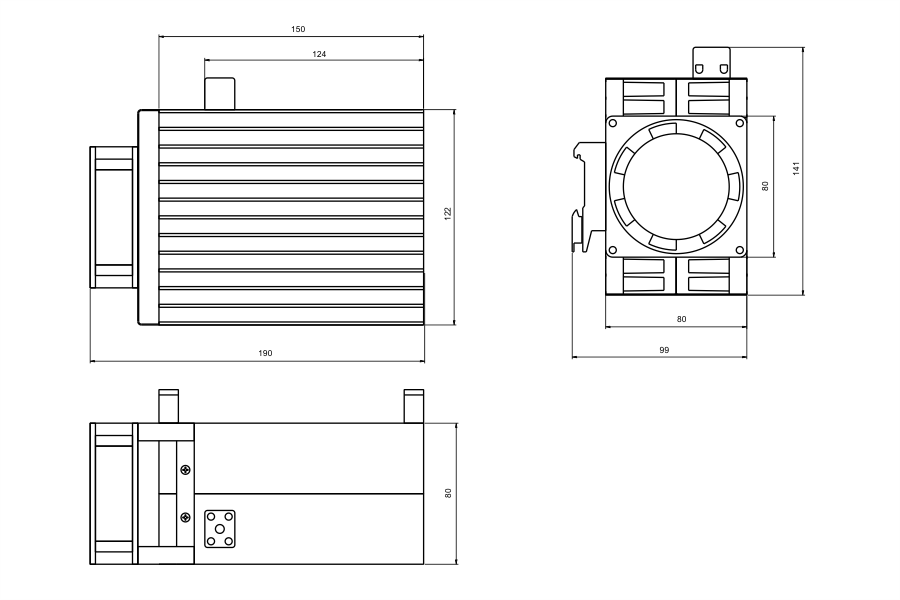

| EH 150*122*80;0.2*220;1 | 200 | 150х122х80 | 190х141х99 | 1,5 |

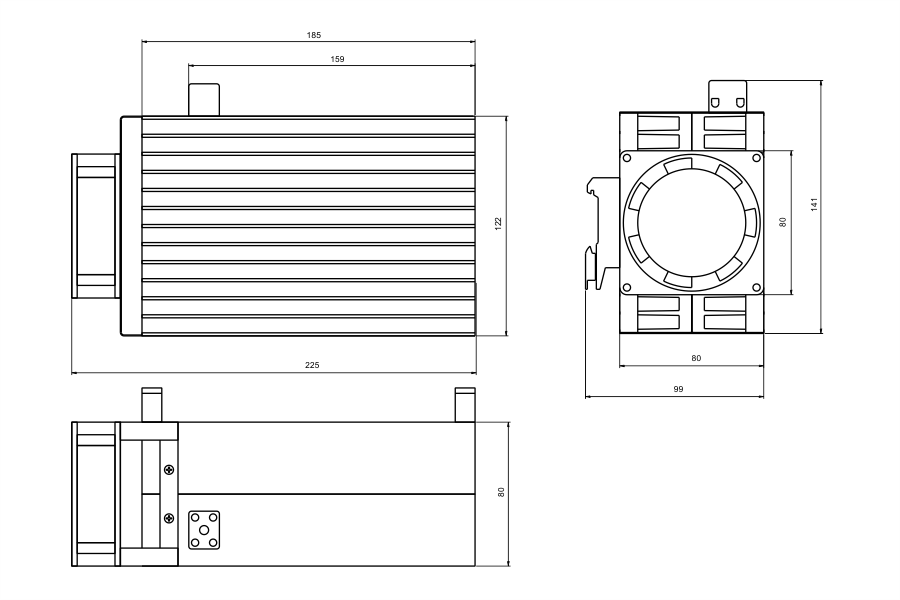

| EH 185*122*80;0.25*220;1 | 250 | 185х122х80 | 225х141х99 | 1,8 |

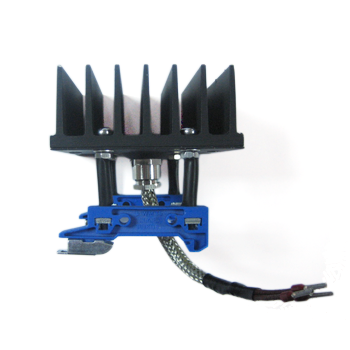

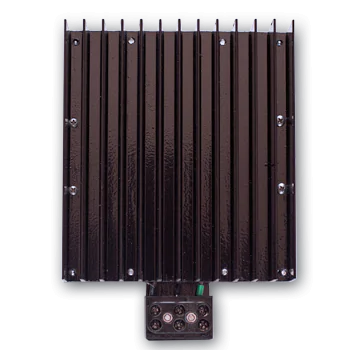

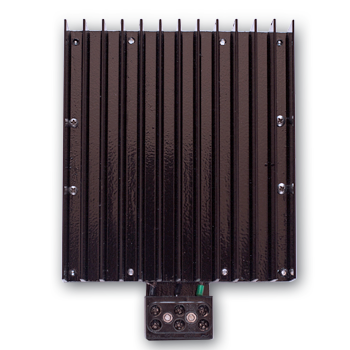

Tipuri de conexiuni
Cum să alegeți
Pp – puterea pierderilor de căldură în mediul înconjurător este determinată de formula:
Pp = S*ΔT*α, Wt
unde
S – suprafața dulapului, m2;
ΔT este diferența dintre temperatura din interiorul dulapului și temperatura mediului ambiant, K.
α este coeficientul de transfer de căldură, W/(m2*K).
Coeficientul de transfer de căldură α la limita mediului „Aer – suprafață netedă” se determină prin formula:
∝ =5,6+6v, W/(m2*K)
unde v este viteza de circulație a aerului în zona de instalare a dulapului, m/s.
Exemplu de selecție a încălzitorului.
Date inițiale: Un dulap de formă standard cu dimensiunile de 2200x600x400 mm. este instalat într-o cameră închisă și neîncălzită. Temperatura minimă posibilă în interior este de -5°C. Temperatura minimă admisibilă de funcționare a echipamentului instalat în interiorul dulapului este de +5°С.
Suprafața:
S=2(2.2*0.6+0.4*0.6+2.2*0.4)=4.88m2
Diferența de temperatură:
∆T=5-(-5)=10K
Coeficientul de transfer de căldură:
∝ =5,6+6*0=5,6 W/(m2*K)
Puterea de pierdere a căldurii în mediul înconjurător:
Pp=4,88*10*5,6 = 273,28 W
Ținând cont de faptul că este posibilă o perioadă de nefuncționare a echipamentelor din interiorul dulapului, se acceptă
∑Pob =0
În acest fel:
∑Pload>273,28 W
În acest caz, este necesar să se instaleze două încălzitoare: una cu o putere de 180 W și una cu o putere de 120 W.
