Încălzitoare cu infraroșu ECL
Descriere

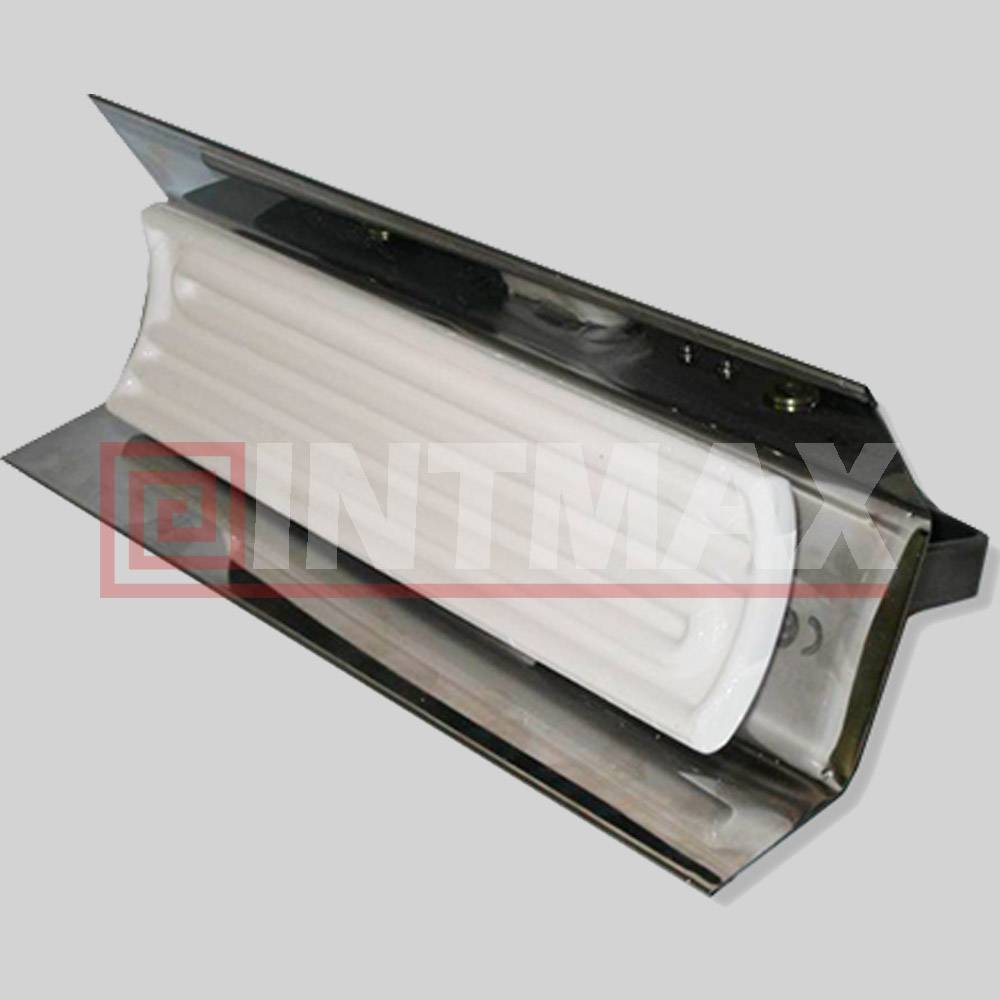

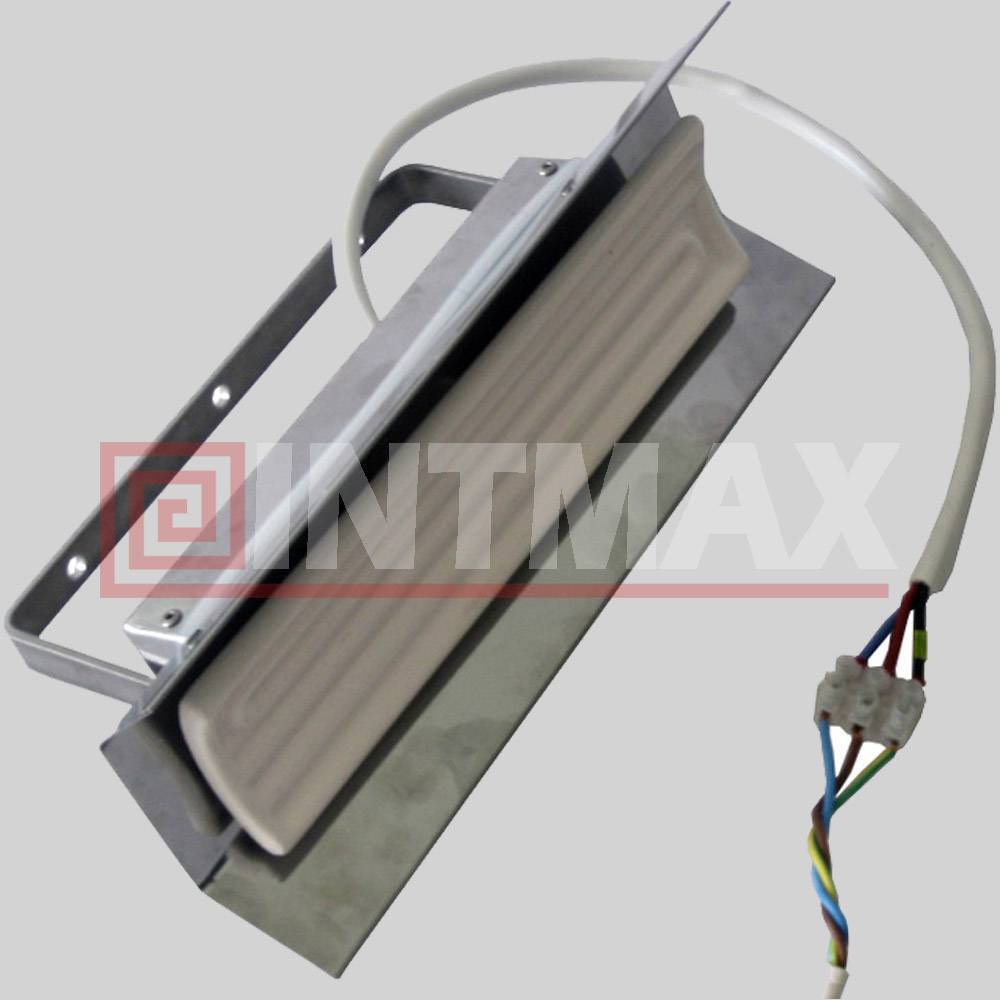

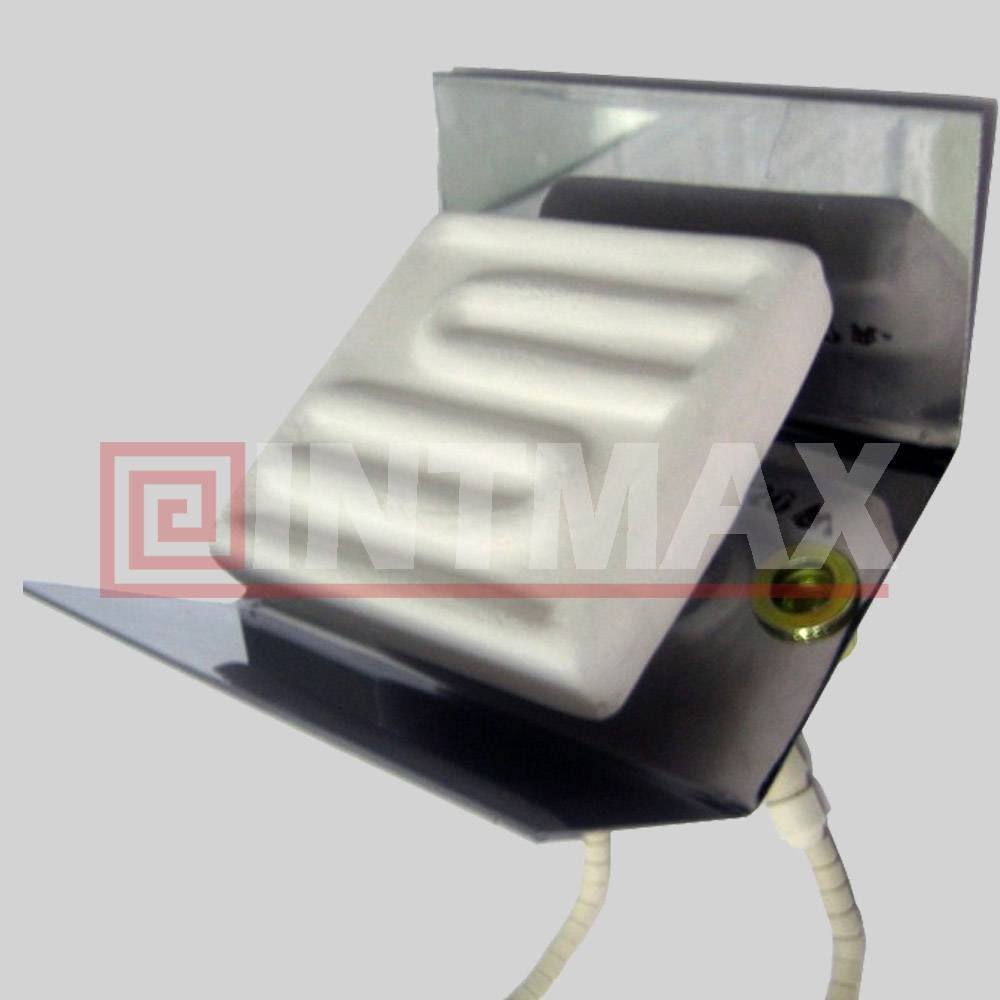

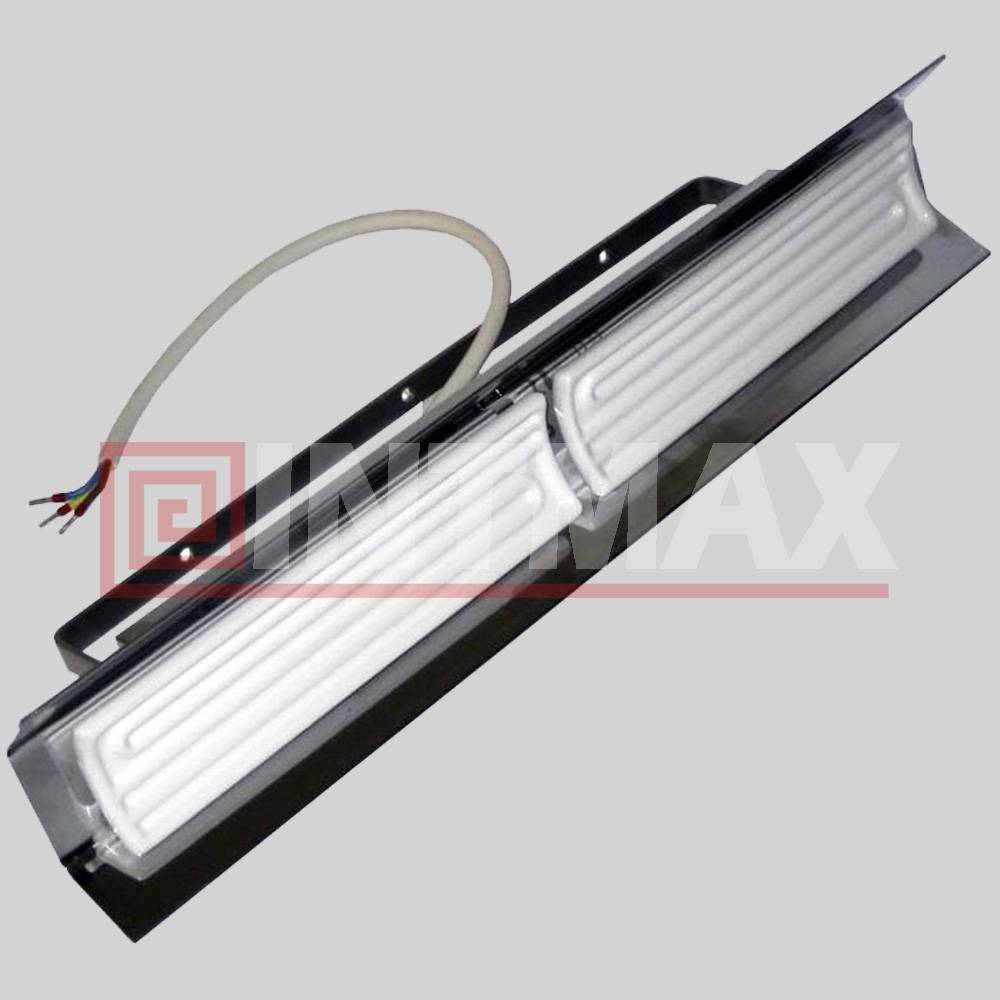

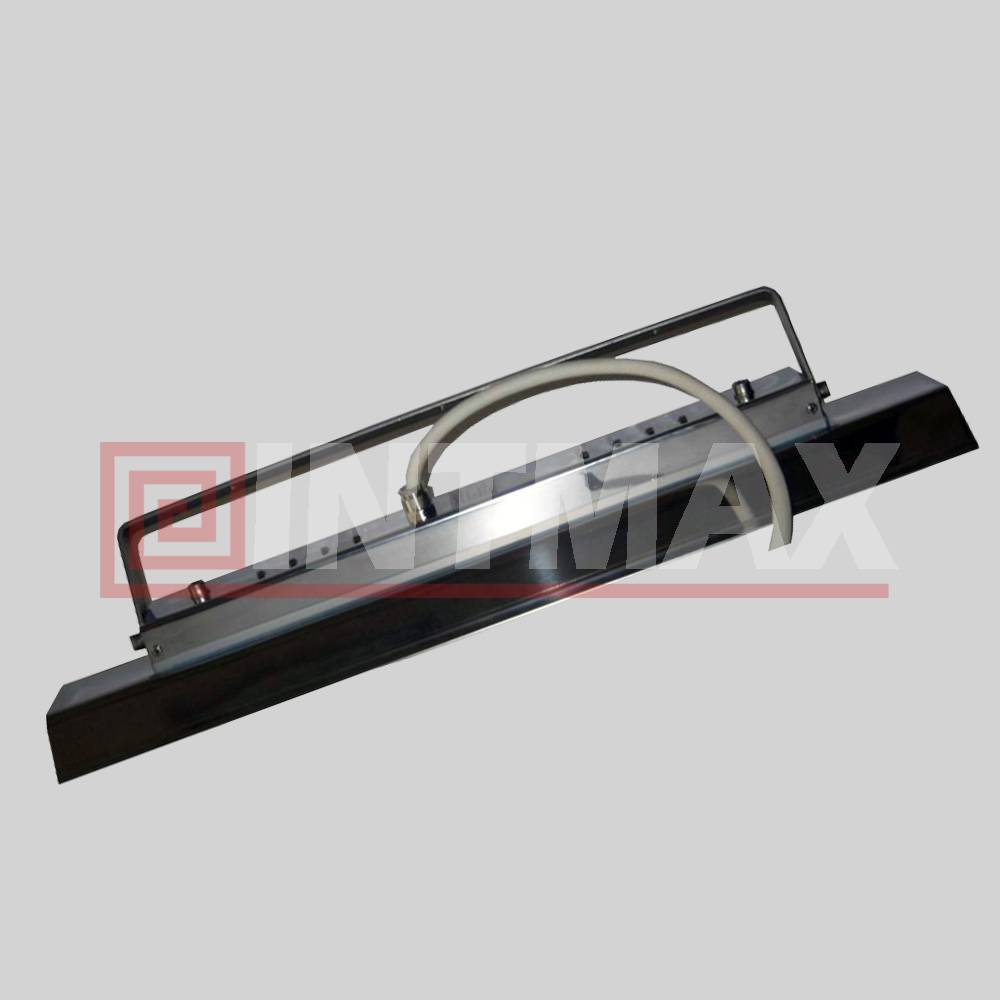

Încălzitoarele cu infraroșu ECL sunt fabricate pe baza emițătoarelor ceramice cu infraroșu ECS. Acestea sunt disponibile în patru versiuni: tipul I, II, II IV pentru 1, 2, 3 și respectiv 4 emițători. Emițătorii sunt fixați în interior pe bara ceramică și apoi pe firul electric într-un înveliș de silicon, firul de la ieșire este protejat de un choke din alamă nichelat.
Încălzitoarele cu infraroșu pot fi utilizate atât pentru încălzirea spațiilor cât și în procesele tehnologice. Încălzirea cu infraroșu se bazează pe transferul de energie termică de la suprafața radiatorului ceramic la obiectul care trebuie încălzit, fără aer. Cel mai profitabil este să folosiți astfel de încălzitoare cu infraroșu în spații greu de încălzit de volum mare: biserici, magazine de producție, depozite, stații de service, cafenele în aer liber, balcoane etc.
Încălzirea aerului este un efect secundar. Căldura generată de obiectele încălzite (podea, pereți, mobilier, oameni etc.) încălzește aerul. Avantajul utilizării acestei metode de încălzire constă în obținerea confortului termic la o temperatură redusă de 3-4 °C în comparație cu metoda convențională de încălzire.
Economii suplimentare pot fi obținute prin utilizarea controlului automat al temperaturii camerei. În acest caz, atunci când se atinge temperatura setată, toate încălzitoarele instalate în încăpere vor fi oprite Utilizarea rentabilă și ușurința de instalare, în comparație cu alte metode de încălzire, fac ca încălzirea cu infraroșu să fie foarte atractivă.
Сaracteristici de bază
| Tipul de încălzitor cu infraroșu ECL | I | II | III | IV |
| Număr de emițătoare | 1 | 2 | 3 | 4 |
| Lățime, cm | 95 | |||
| Mărimea A (lungime totală), cm | 28 | 54 | 78 | 100 |
| Dimensiunea B (lungimea cutiei de protecție), cm | 21 | 41 | 64 | 88 |
Tensiune, V: 220/230 (400 la comandă).
Putere, W:
ECL I – 200, 500, 650 (la comandă de la 100 la 1000).
ECL II – 400, 1000, 1300 (la comandă de la 200 la 2000).
ECL III și ECL IV – posibilitatea de producție și capacitatea, vă rugăm să verificați cu managerii.
Conformitatea cu normele:
Încălzitoarele cu infraroșu ECL sunt fabricate și testate în conformitate cu standardul: PN-EN 60519-1: 2005
Cum se selectează
Principalul parametru în proiectarea încălzirii cu încălzitoare cu infraroșu este determinarea densității de putere (cantitatea de putere pe metru pătrat de suprafață încălzită), măsurată în W/m2. Următoarele sunt valori orientative ale densității de putere necesare pentru a atinge o anumită temperatură în încăperi cu izolație termică diferită.
| Tipul de cameră | Puterea W/m2 pentru a obține temperatura | ||
| Cameră cu o bună izolare termică | 60 | 80 | 100 |
| Cameră cu izolație termică slabă | 90 | 120 | 150 |
| Nu este o cameră izolată | 200 | 230 | 260 |
| Semi-open room | 230 | 280 | 330 |
| Temperatura aproximativă pe care o obținem | |||
| 13°С | 16°С | 19°С | |
Atunci când se selectează densitatea de putere, trebuie să se țină seama de faptul că încălzirea cu infraroșu dă impresia că temperatura aerului ambiant este cu 3-4°C mai mare decât este în realitate.
Încălzitoarele cu infraroșu sunt instalate pe pereți sau suspendate de tavan, astfel încât fluxul de radiații să fie îndreptat spre obiectul care urmează să fie încălzit. Iată care sunt distanțele recomandate față de suprafețe atunci când se instalează încălzitoarele. Acoperirea zonei încălzite trebuie să fie uniformă pentru a obține o densitate de putere uniformă.
Înălțimea recomandată pentru instalarea încălzitorului: 2,5 m până la 3,5 m.
Suprafața acoperită de un încălzitor în m2 este prezentată mai jos, în funcție de metoda de montare și de înălțimea de instalare.
| Montare pe perete | |||
| Înălțimea de instalare | 2.5 m | 3 m | 3.5 m |
| Zona încălzită | 8 m2 | 20 m2 | 40 m2 |
| Montaj pe tavan | |||
| Înălțimea de instalare | 2.5 m | 3 m | 3.5 m |
| Zona încălzită | 17 m2 | 24 m2 | 32 m2 |
EXEMPLU DE CALCUL ȘI AMPLASARE A RADIATOARELOR
Dimensiunile camerei de atelier: 10 m lungime, 5 m lățime, suprafață de 50 m2, cu o izolație termică slabă, temperatura preconizată – 16 oC.
Densitatea de putere va fi de 120 W/m2, montare pe perete, înălțimea de instalare – 3 m.
Puterea totală: 50 m2 x 120 W/m2 = 6000 W.
Numărul de radiatoare ECL-1000: 6 bucăți.
Amplasarea radiatoarelor așa cum se arată în imagine:
Instalarea încălzitorului
Încălzitorul cu infraroșu de tip Intmax ECL – 1000 trebuie montat la o înălțime de cel puțin 1,8 m de la podea. Distanța minimă față de suprafața care urmează să fie încălzită trebuie să fie de cel puțin 80 cm.
Pentru a respecta normele de siguranță împotriva incendiilor, încălzitoarele nu trebuie instalate în imediata apropiere de perdele, draperii, perdele, mobilier etc. Este interzisă instalarea radiatorului în apropierea materialelor inflamabile și într-o încăpere cu explozibil.
Pentru a crește durata de viață a radiatoarelor, nu se recomandă utilizarea radiatoarelor în încăperi cu umiditate ridicată: cadă, duș, piscină etc.
Încălzitorul cu infraroșu este conectat la curent alternativ 220/230 V, 50 Hz cu împământare.

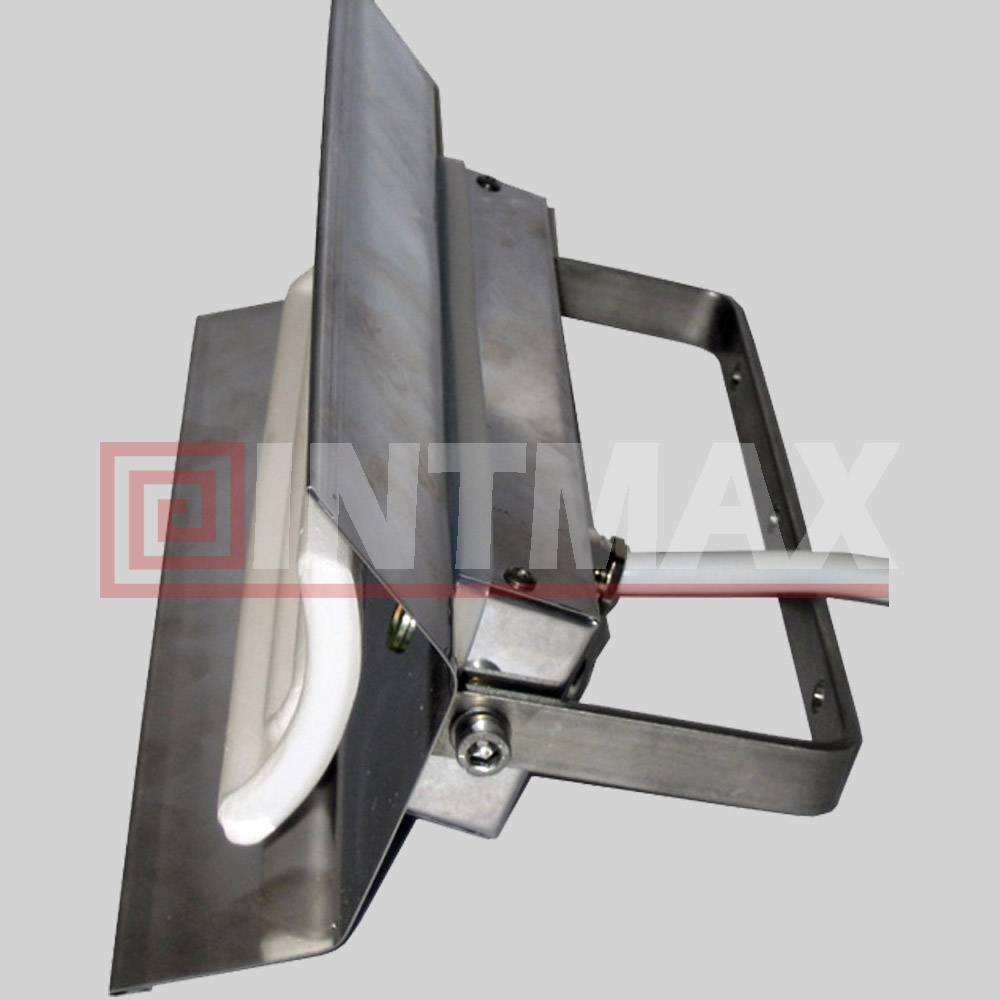

Pentru un efect maxim la montarea pe perete a încălzitorului este necesar să setați unghiul de înclinare a încălzitorului la 37°30′ – aliniați poziția suportului cu semnele marcate pe corp.
Când instalarea este finalizată, asigurați-vă că nu există interferențe cu calea de radiație. Partea superioară de ventilație a încălzitorului nu trebuie să fie acoperită de nimic. Cablul de alimentare nu trebuie să atingă carcasa încălzitorului ECL-1000.
Radiatoarele ceramice se montează cu rama ECLR.

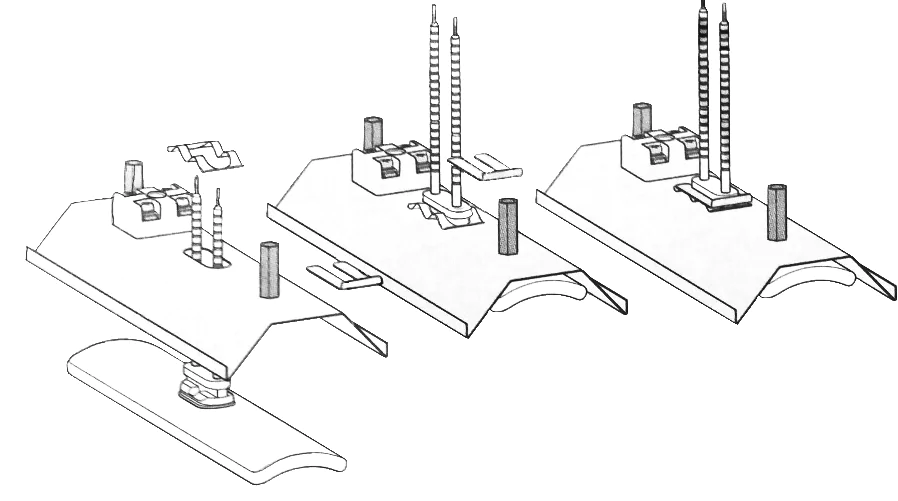

Încălzitorul ECL-1000 trebuie montat în conformitate cu schema din figură:
Tipuri de conexiuni

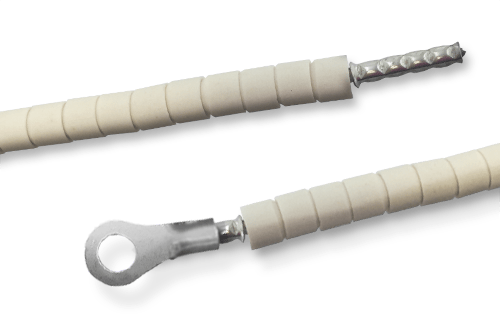

Conducția curentului către emițătoarele ceramice sferice este realizată de un fir izolat cu bile ceramice (cu un vârf inelar). Lungimea standard a conductorilor este de 200 mm.
Conducția curentului către emițătoarele ceramice sferice este realizată printr-un fir izolat cu bile ceramice (cu vârf de ac). Lungimea standard a conductorilor este de 200 mm.
